电气工程系统常用的仿威图柜选型技巧

发布时间2021-04-27人气:317

前期讲过仿威图机柜的一些相关知识,有人评论,让笔者再讲讲在实际电气自动化工程应用中,如何选型合适的仿威图柜体?威图柜是现代电气行业中常见的一款配电柜壳体类型,如果你是一名电气工程师,那么以下的讨论和分析,或许对你有所帮助。

国产仿威图机柜,通常指国内钣金厂家通过技术模仿德国威图电柜生产出来的控制柜。我们都知道,国内工业基础一开始并不发达,做出来的配电柜确实在表面处理工艺,整体强度,外观造型,乃至是防护等级上,都没有德国进口的威图柜那么好。但是时至今日,国内钣金厂家的生产能力,已经提升了好几个数量级,国产的仿威图机柜,在外观,甚至是结构和防护性能上,与进口机柜已经相差无几!

原装威图柜,价格太高,订货周期一般4-6周升至更久。很多项目配套根本用不起或者等不及,国产的仿威图控制柜相对来说,订货周期非常短而且选型灵活,就拿柜内配件而言,威图代理商一般报价,所列产品均为裸柜价格。涉及到机柜照明灯行程开关风扇,甚至是接地带等等,都是需要单独报价,单独购买的,价格也贵的离谱。而国产的仿威图机柜,这种配件一般都是厂家自带,主动包含进去,不需要额外去选配。至于机柜使用功能上,好一点的仿威图机柜厂家,都能做到与威图柜通用的水平,完全不用担心,下面简单说说威图柜的几个特点或者叫性能。

1、一般从结构上大致可以分为几个类型,一种是壁挂式的控制箱,威图代号AE紧装式机柜,这种是小型配电箱,可用于挂壁安装;另外还有型材柜,型材柜又分TS十六折型材柜、PS九折型材柜ES五折型材柜,最大特点就是型材柜内部含有型材框架,整个柜体是模块化生产,模块化装配。即先把型材框架焊接好,有点类似于建房子,先把钢筋混泥土的框架浇筑好,然后再以此把门板,后背板,顶盖板,底座,镀锌安装板装配上去。这样一来,整个柜体系统的通用型,安装灵活性就很高,那PS柜举例,如果1台柜体内部空间,不够你装配元器件的,还可以扩装,把两台甚至多台柜体通过并柜连接件组合到一起;除此以外还有琴式操作台,又叫三段式控制台,这种操作台类型的机柜,一般多应用于气象监测站,航天军工控制室,调度室,交通指挥室等等,可以用来装显示器,触摸屏,工控机,服务器主机等。

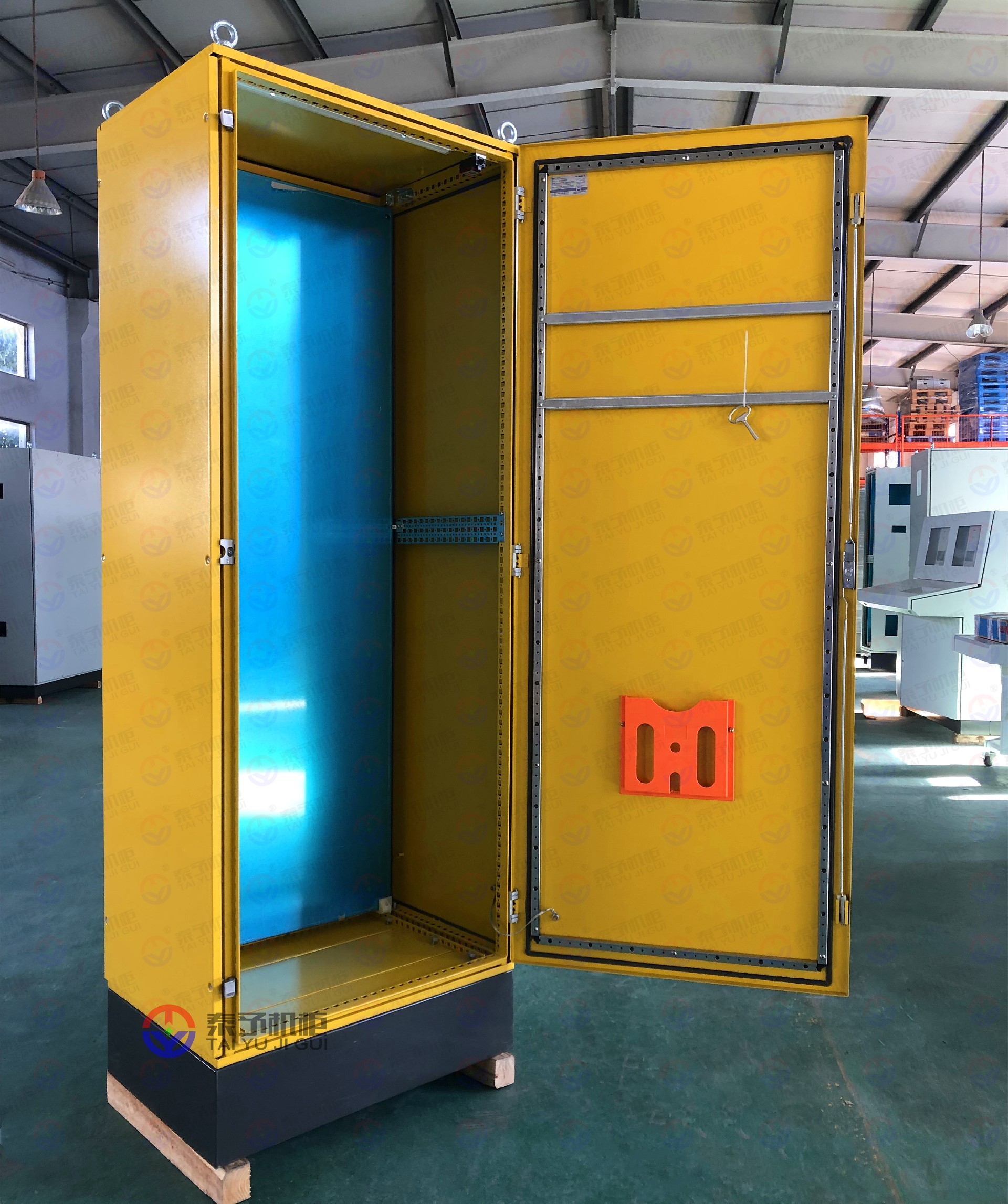

威图柜、仿威图机柜、PS九折型材柜、TS十六折型材、上海仿威图机箱机柜厂家

2、外观精美,仿威图机柜在钣金焊接完毕以后,会进行酸洗磷化处理,祛除表面杂质。然后静电喷粉(粉末涂层),再放入烘箱进行高温烘烤,最后在机柜表面形成纹理规整,表面精美的小橘纹釉面。不仅仅是好看,对整个机柜的防腐蚀,防锈等,都有很好的保护作用。

3、安装灵活,结实耐用。就拿上面提到的TS十六折型材柜或者PS九折型材柜而言,这种柜体内部有立柱,纵梁,绑线梁,横梁等等,在电气接线装配时,非常有利。内部型材框架结构,保证机柜拥有足够的强度,放个几百公斤的变频器或者电抗,电阻等粗苯元器件都没什么大问题。ES五折型材柜,相对而言强度要低一些,但是密封性比较高,一般粉尘或者水务比较高的车间,建议用ES五折型材柜。同时电气工程系统常用的仿威图柜选型技巧就是指这里,装PLC等元器件,建议用ES柜,装变频器,电阻,变压器等重型大型原件器,建议用PS九折型材柜。

4、威图柜用料厚实,一般柜体料厚是1.5mm,门板料厚2.0mm,安装板镀锌2.5mm。材质有碳钢和不锈钢可选,表面有喷塑,或者不锈钢拉丝等处理方式、
